麥克項目案例 | 智能壓力變送器在油氣井遠程監控系統中的應用

時間 : 2023-04-06      作者 : 麥克傳感器股份有限公司

我國石油資源相對匱乏，國內眾多油氣田受油氣資源儲量限制，產能小，采收率低，原油長期大量依賴進口，因此提升油氣井生產水平及提高油氣井采收率成為國家能源長遠戰略的關鍵。

國內眾多油氣井需依據井下環境參數的動態變化，及時調整石油開發方案，提高采收率和生產水平，因此油氣井遠程監控系統已成為提高油氣井勘探開采的關鍵。在勘探開發過程中油層的壓力、流體的液位、密度等參數也是檢測油井是否正常工作的重要內容。


應用系統概述

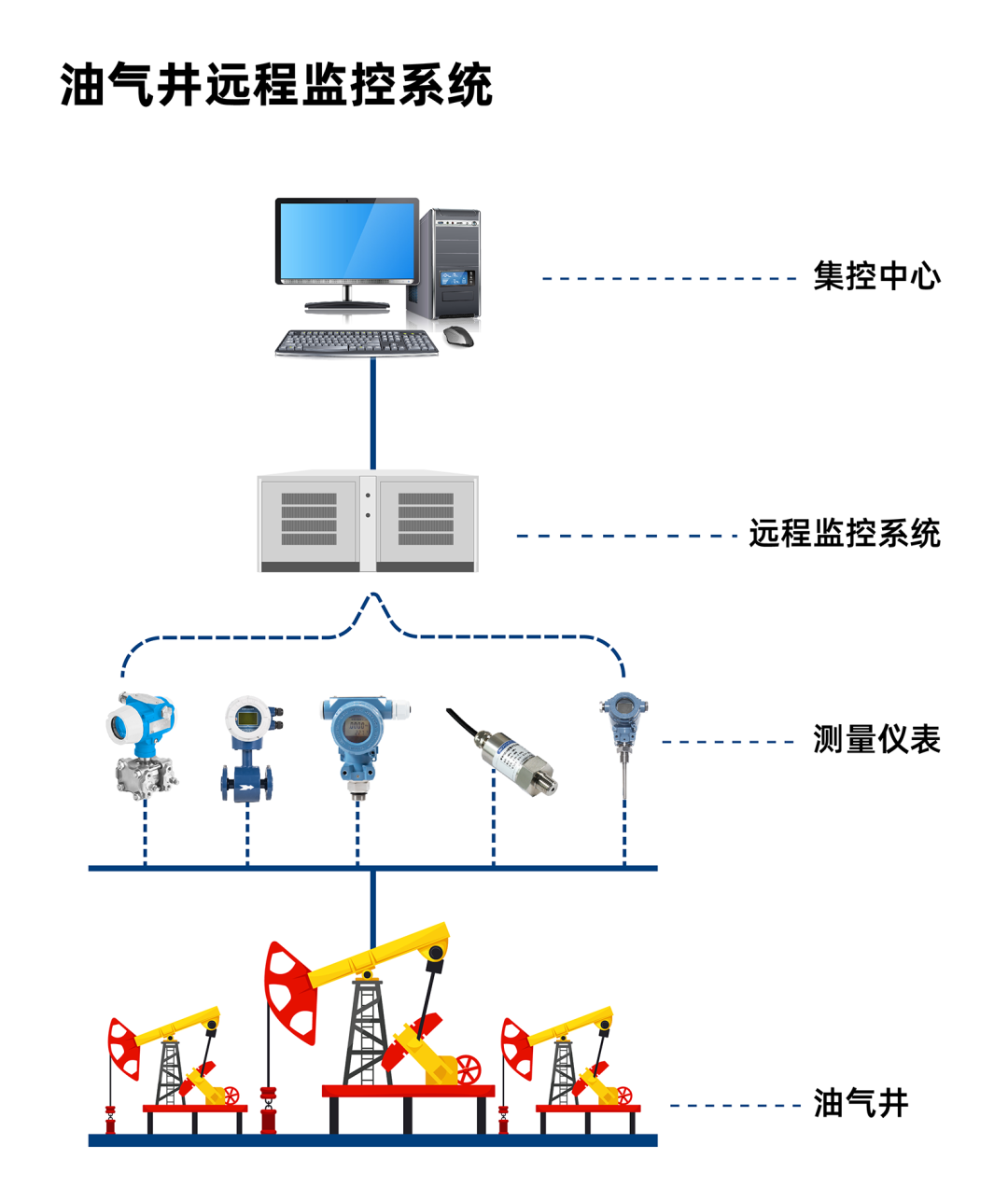

智能油井遠程監控系統采用集散式監控結構，主要由集控中心、4G RTU、計量儀表（抽油機控制柜、壓力變送器、溫度變送器、無線示功儀等）組成。

該系統將各個油井的機械設備與中心生產調度指揮的系統平臺連接成一個油田專用物聯網，實現油井生產數據自動采集、遠程控制，實現油井生產的統一調度和智能化管理。

應用案例概述

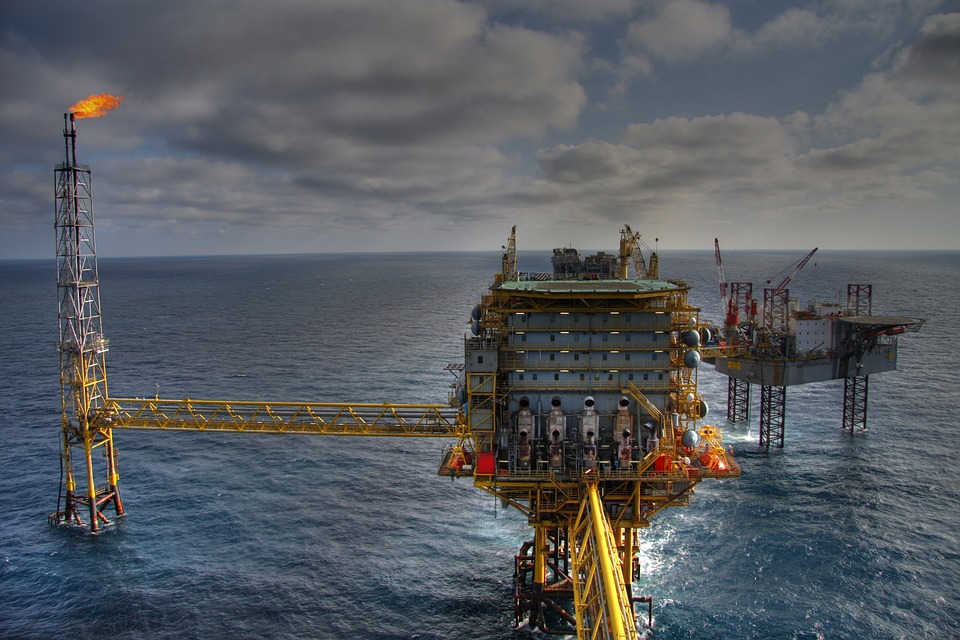

麥克傳感在中海油服務有限公司的近海油氣勘探、開發項目中，配合該公司專業的物探勘察、鉆測井等設備，為客戶提供專業一體化服務，滿足了客戶更低作業成本、更高作業時效的需求，有效控制了客戶的風險及費用，為客戶創造了良好的經濟效益。


在勘探開采過程中想要準確地獲知地下是否存在石油、石油層的深度、石油覆蓋面積、石油儲量及允許開采范圍等信息，都需要通過測量地層壓力、流體密度、溫度等來確定流體性質，進一步去判斷井下的實際生產狀況以及石油產品質量；另外在鉆探過程中由于地層壓力不明會發生不同程度的溢流或井噴事故，因此實時監測鉆井過程中泥漿的壓力、液位、密度、流量等參數的變化，能夠及時發現鉆井異常，并采取有效措施預防和控制，減少井下復雜事故發生。

適用產品

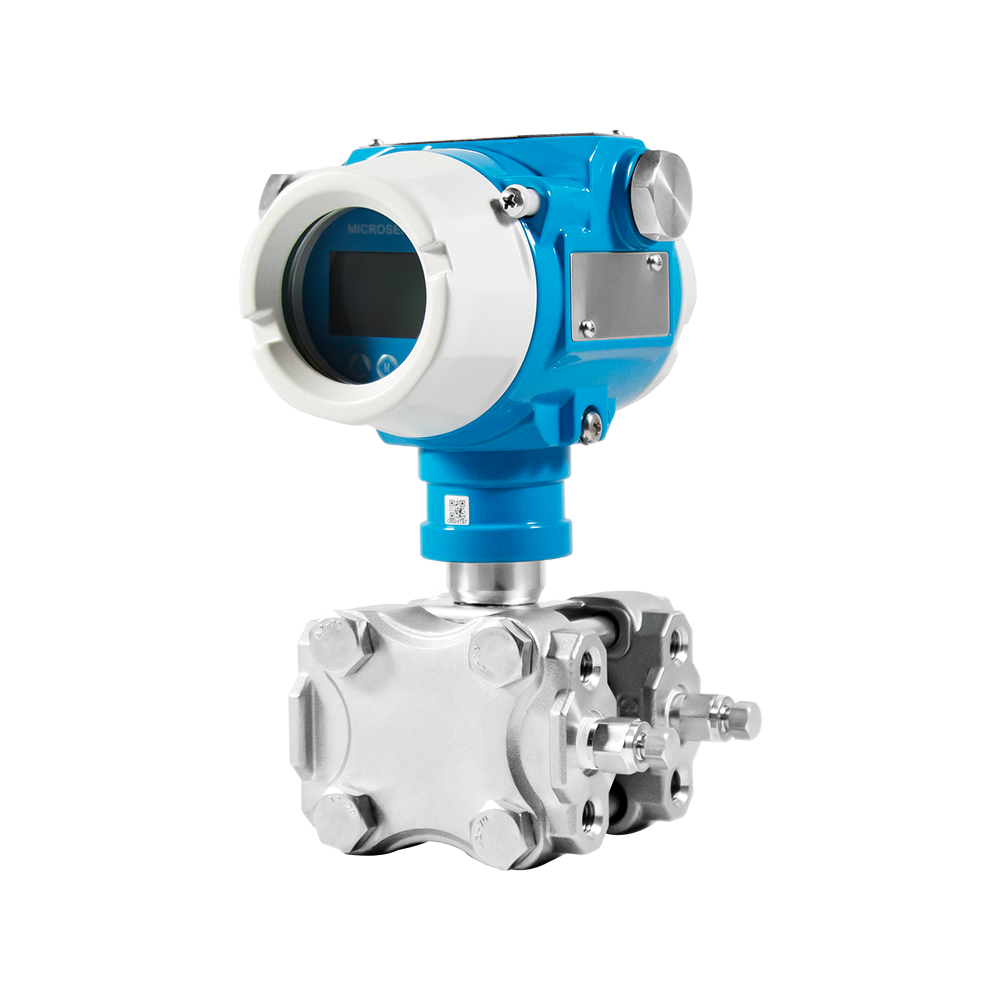

MDM6000型智能壓力變送器

量程：2kPa~40Mpa；

精度 ：±0.075%FS；±0.1%FS；±0.2%FS；

工作溫度：-40℃~85℃；

輸出：4mA~20mA DC+HART；Modbus-RTU/RS485；

產品認證 ：NEPSI、ATEX、IECEx、CSA、RoHS、CE。


MFE600E型電磁流量計

量程：口徑DN25~DN200；

精度 ：±0.2%FS；±0.5%FS；

工作溫度：-40℃~60℃；

輸出：4mA~20mA DC；Hart；頻率、脈沖；RS485 （ModBus 協議）RS232 輸出；

產品認證 ：TS、CNEX、CE、CCS。

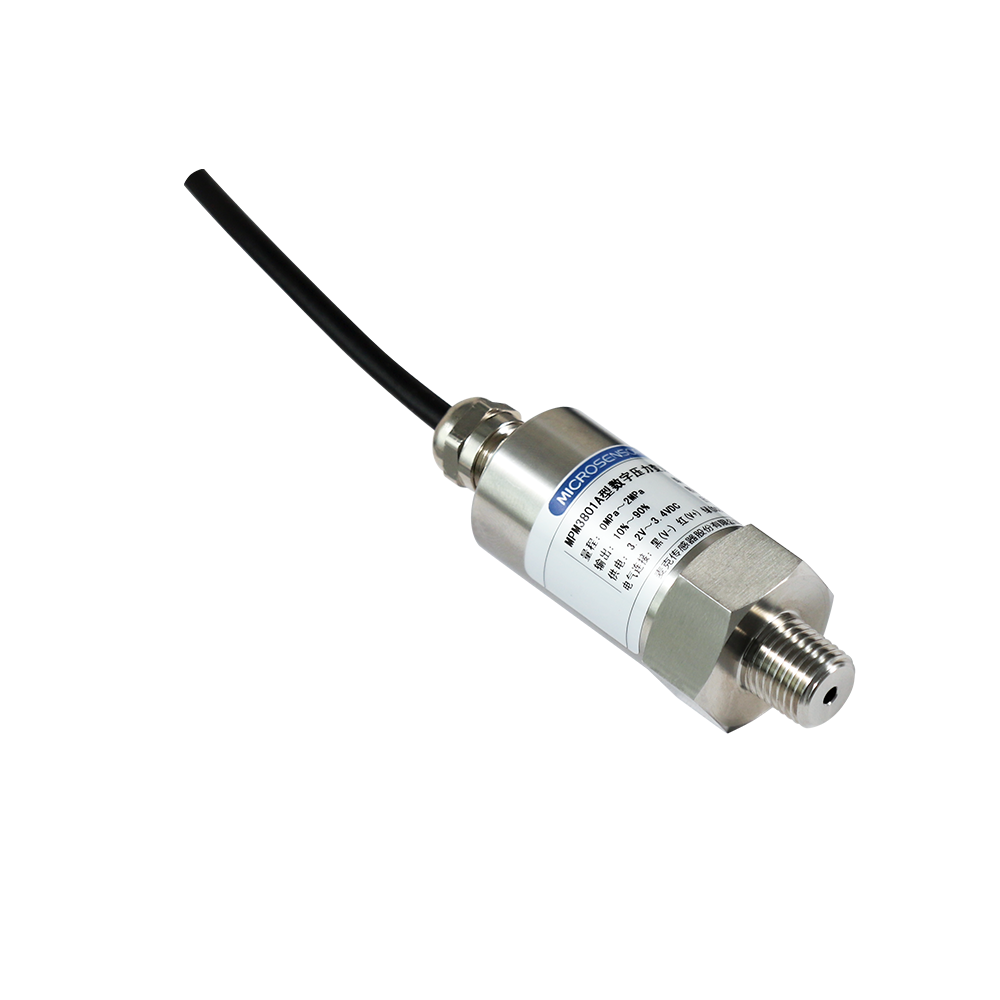

MPM3801A壓力變送器

量程：0KPa~100MPa；

精度 ：±0.25%FS；±0.5%FS；

工作溫度：-20℃ ~80℃；

輸出：I2C/SPI；

產品認證 ：RoHS、REACH。

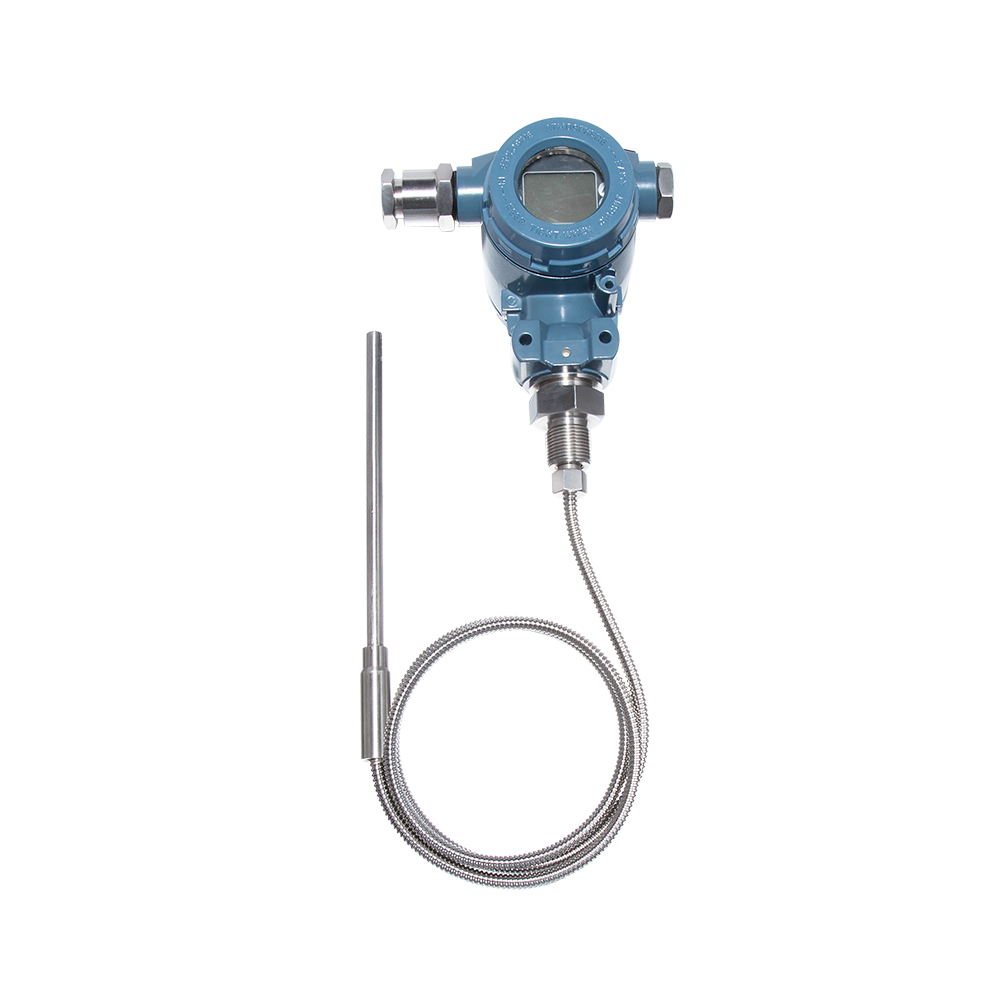

MTM4831型溫度變送器

量程：-200°C～500°C；

精度 ：1.0%FS（-200°C...0°C～ 500°C）；±0.5°C(-40°C...0°C～ 150°C )；±0.25°C(-20°C...0°C～ 105°C )

工作溫度：-25℃ ~70℃；

輸出：4mA~20mA DC；4mA~20mADC+HART；4mA~20mADC+RS485；RS485；熱電阻；

產品認證 ：隔爆、本安、CCS、SIL。

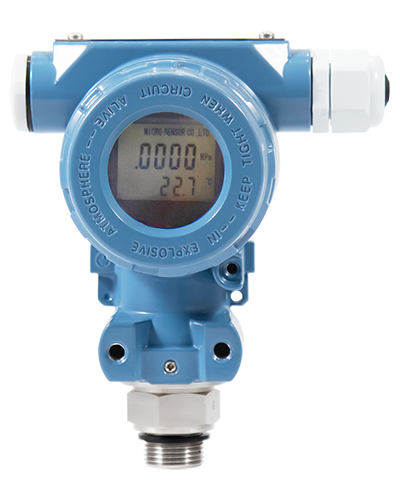

MPM483DM型智能數顯壓力變送器

量程：-100KPa~100MPa；

精度 ：±0.5%FS；±0.25%FS；±0.1%FS；

工作溫度：-30℃ ~80℃；

輸出：4mA~20mA DC（E）；RS485、ASCII 通訊協議（R4）；RS485、MODBUS RTU 通訊協議（R8）；

產品認證 ：PCEC、CNEX。

方案價值

  • 生產運行參數以及故障報警全天候?qū)崟r、自動采集到中控室，中控室可以精確掌握油井的生產狀況，并大幅縮短故障發現的時間，提高了工作效率；

  • 遠程操作如油機啟停、油井參數調整等可以通過遠程調度中心迅速調整到位，不需要人工巡護，降低了人工成本的同時也提高了人員的安全性；

  • 智能化管理有助于提高油氣井生產水平和采收率，對提高客戶的經濟效益有重要意義。
