一、項目概述
水庫大壩滲漏是水利工程較為常見的問題，滲漏類型眾多，狀態多樣，成因復雜，后果嚴重，如何準確掌握壩體應力變化規律，找出危及大壩安全的主要原因，并加固補救，成為保證大壩安全運行的重中之重。
所以，大壩健康管理系統解決方案應運而生，實現了對壩體滲漏的長期監測，以確保水庫大壩的正常運行。
二、系統組成

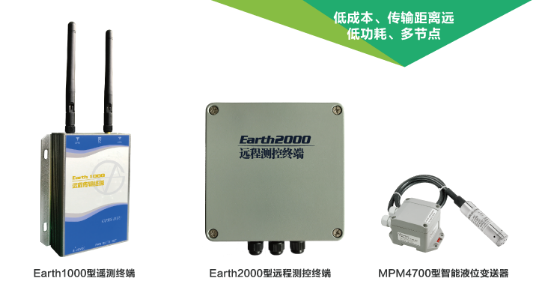

大壩健康管理系統由傳感器大數據平臺測控系統軟件、遠程測控終端、液位溫度一體變送器組成。
1）通信平臺：LoRa短距離無線網絡，中國移動GPRS網絡；
2）數據采集設備：Earth2000遠程測控終端；
3）路由傳輸終端：Earth1004遠程監測終端，配套MS6000水情監測系統，太陽能供電；
4）現場測量設備：2路MPM4700智能液位變送器（滲壓計）；

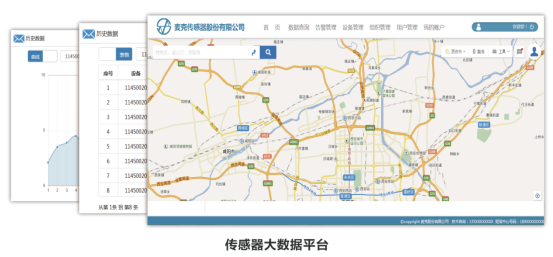

5）軟件應用：麥克傳感器大數據平臺
Earth1006遠程測控終端為數據采集前端設備，采用LoRa無線傳輸技術，城市樓宇遮擋傳輸距離可達3~5km，并采用14V@28AH電池供電，使用時間超過3年，具有遠距離、低功耗、多節點、免費頻段、低成本等特點。
Earth1006遠程監測終端為路由傳輸節點，采用GPRS中繼+LoRa小無線網絡的經典混合網絡應用，可以在很大程度上為客戶節省網絡服務費，同時也是無線數據采集傳輸?shù)某绷?。其可以采用太?yáng)能電源供電，實現自主工作，無需維護。
主要用來轉發Earth2000遠程測控終端的數據到服務器。本系統可遠程設定數據發送頻次，配套傳感器大數據平臺使用，數據傳輸方便、可靠，最大中繼節點可到30套。
MPM4700智能液位變送器（滲壓計），是一款全不銹鋼設計全密封潛入式智能化液位、溫度測量?jī)x表。IP68的防護等級，防水電纜與外殼密封連接，通氣管在電纜內，可長期投入液體中使用。
三、系統簡述

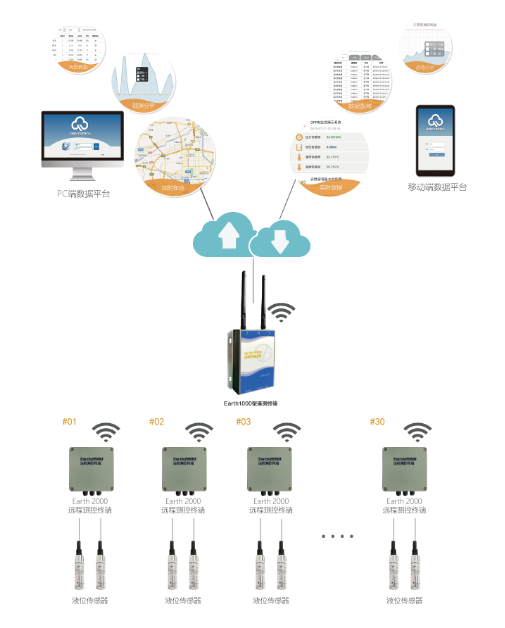

大壩測漏系統為典型物聯網應用，壩體安裝的MPM4700智能液位變送器（滲壓計）作為感知層設備，Earth1004遠程監測終端、Earth2000遠程測控終端為網絡層設備，大數據平臺作為應用層，形成了一套有機整體，拓?fù)鋺?yīng)用見下圖：
本系統主要工作機理為，當設定采集時間到時，主機（Earth1004遠程監測終端）會主動輪詢呼叫從機（Earth2000遠程測控終端），從機收到主機命令后開始讀取MPM4700型智能液位變送器（滲壓計）的參數，讀取完成后，連同電池電壓，設備狀態等數據，一并打包返回至主機，從機進入低功耗待機狀態。主機依次讀取多個從機數據，使用GPRS方式轉發服務器，成功上傳至服務器后，主機進入低功耗待機狀態。服務器端即可實現大壩現場滲漏液位、溫度、電池電壓、信號值等數據的保存、查詢、運算，并可實現遠程配置等功能。

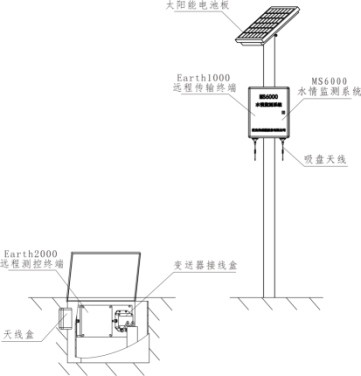

四、現場應用示例

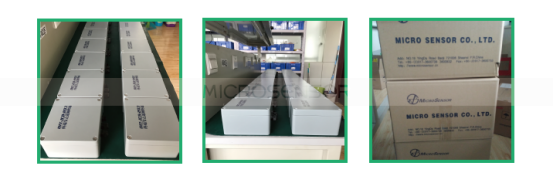

五、客戶應用
目前，大壩健康管理系統已成熟應用，現已承接多個壩體的健康管理系統項目，共計200余個滲漏監測點，均已順利交付客戶使用。
超低功耗的大壩滲漏監測系統，具有典型的物聯網應用特征，應用范圍廣泛，擴展性極強，同時可在石油化工、消防管網、水文水情領域應用，使客戶準確掌握監測現場情況，節省監測服務成本。
麥克傳感器股份有限公司，是中國先進的半導體壓阻式壓力傳感器企業。數十年來專注于測控行業的技術開發、規模化生產和應用服務，產品覆蓋壓力傳感器、變送器、電磁流量計、溫度儀表、物聯網無線監測終端等。為用戶在工業控制、精密化工、智能制造、智慧城市等領域提供流體介質測量的定制化產品解決方案。
