麥克傳感云學院第五期更新啦!

在前續的幾個核心步驟之后,我們的壓力傳感器就基本成型了,那么在到達客戶手中之前,它還需要經歷什么樣的歷程呢?這個秘密就在今天的課程總裝版塊中揭開啦,快快上課吧!


Micro Sensor

往期回顧

第4期課程獨家課件照例奉上,快來復習吧~

裝測版塊有什么作用?


了解了充油密封老化后,接下來我們來聊一聊我們的裝測版塊。

目前我們所在的是咱們的裝測一線,這里主要解決傳感器的溫漂問題。大家都知道,由于硅芯片對溫度比較敏感,其在高溫或者低溫時,很難保持輸出的一致性,這就需要對產品進行溫度補償

麥克采用的是硬件補償?shù)霓k法,即使用電阻網絡完成產品的溫度補償。在這里要為大家揭秘我們的第七個部件:陶瓷電路。

這是我們?nèi)詣拥难a(bǔ)償測試系統,主要模擬壓力和溫度的環境,老化沖擊后的產品首先在這里完成其固有溫度特性的測量;測量后系統會根據自有的算法,計算出產品所需要的補償電阻值;將這個阻值批量導入我們?nèi)詣拥恼{(diào)阻系統。

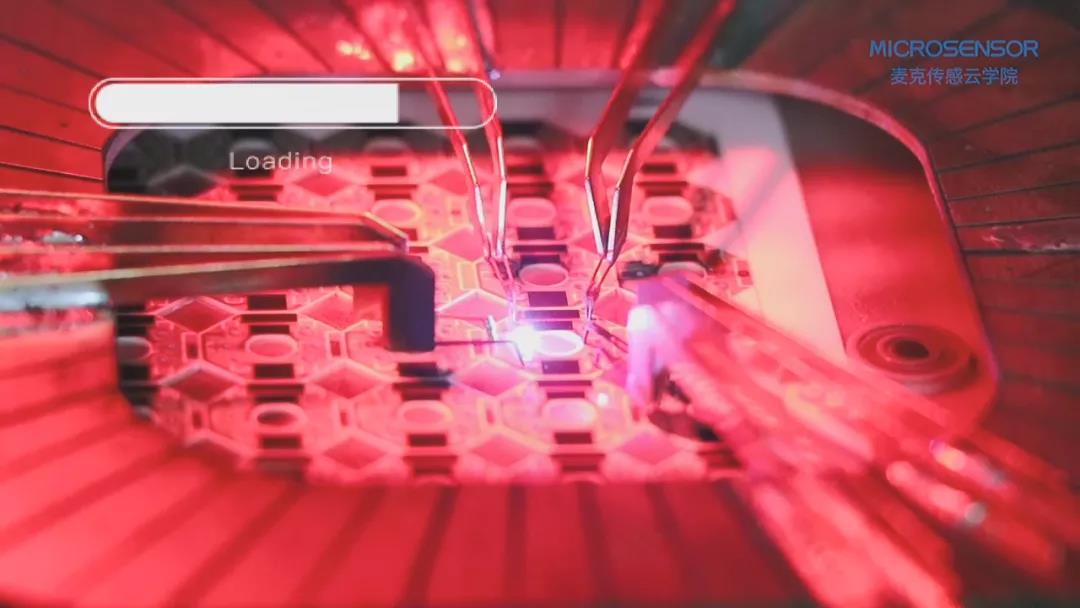

大家都知道,陶瓷電路上印有固定阻值的電阻,經過激光的雕刻,制作出我們所需要的電阻值,制作好的陶瓷電路經過裝配、焊接和產品綁定在一起,此時就完成了產品的溫度補償過程,是不是很神奇呢?

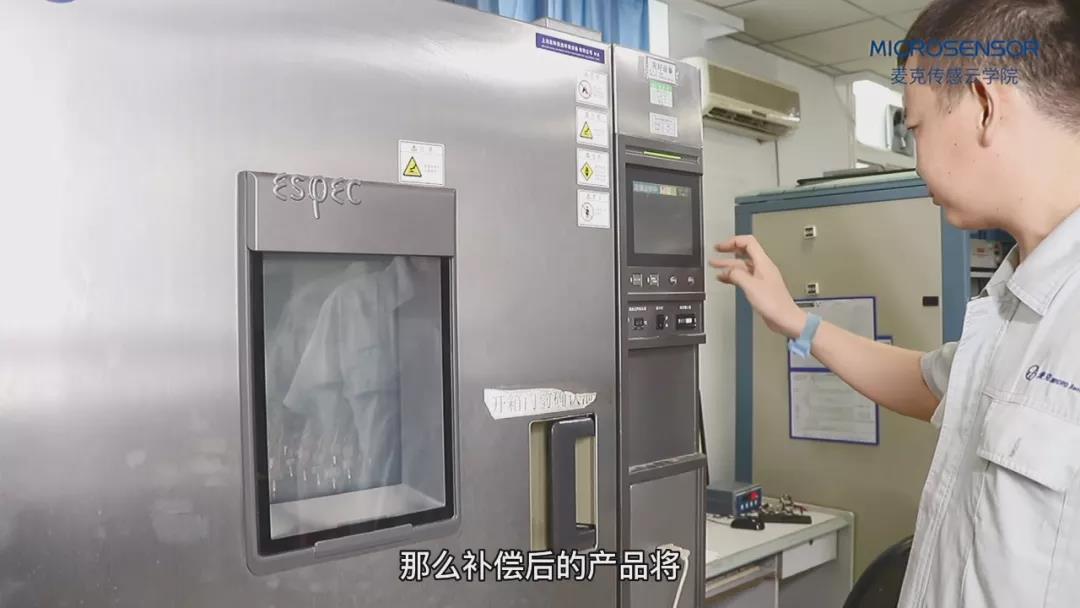

那么補償后的產品將再次回到這套系統,完成其線性、重復性、遲滯、溫漂以及短期穩定性等各項性能指標的測試。

這條產線擁有三條測裝線,20余套裝測設備,采用先進的壓力控制及數據采集系統,可實現-40~150℃溫度范圍產品的補償和測試,并提供恒流恒壓等多種供電方式。

全自動、自研算法、100%測試,讓這里為產品穿上了一件既合身又可靠的外套,再也不懼怕炎熱或者寒冷了。

以上就是《工廠揭秘:壓力傳感器的生產技術解析》第4期的內容啦,最后一期已更新,快來繼續學習吧~
