麥克案例丨保障工程機械安全工作?變幅系統液壓油缸壓力監測應用

時間 : 2023-06-16      作者 : 麥克傳感器股份有限公司

近些年來,隨著我國科技水平的快速發展,以及人們對于安全、環保、智能等多方面更高的追求,在軌道運輸、建筑行業、戶外清潔、礦產采掘等多個領域,人們對于相關生產制造技術的要求也日益增高,而在這些領域,往往離不開各種各樣的工程機械。


縱觀國內外絕大多數的工程機械,它們多采用液壓系統進行動力傳輸和運動控制,如何監測液壓管路內部壓力,成為保障工程機械安全工作的一大因素。

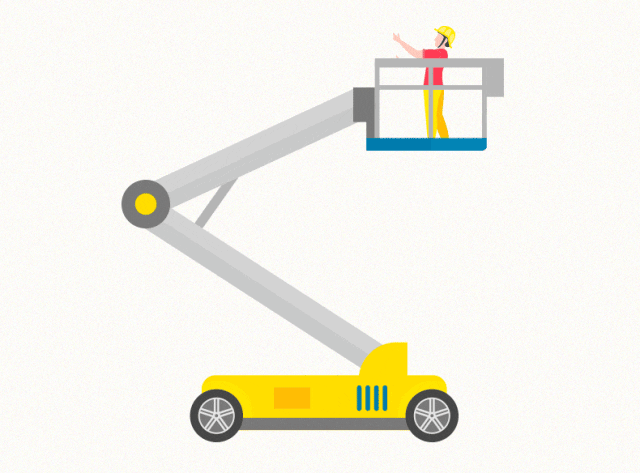

如在變幅機構中,通過液壓驅動裝置提供動力,實現變幅液壓缸內部的液體壓力變化,從而使液壓缸的活塞向外推動或回縮,進而改變吊臂或作業平臺的高度或方向,其常配套使用傳感器、控制器等設備,實現自動化控制和精確位置調節。

本應用以變幅系統中的執行單元——液壓油缸為例展開介紹。

應用場景1

在變幅油缸的液壓回路中,需要安裝壓力傳感器監測變幅液壓油路內部的壓力,一旦變幅油缸內部壓力超標,很可能導致變幅油缸無法工作,甚至發生安全事故。

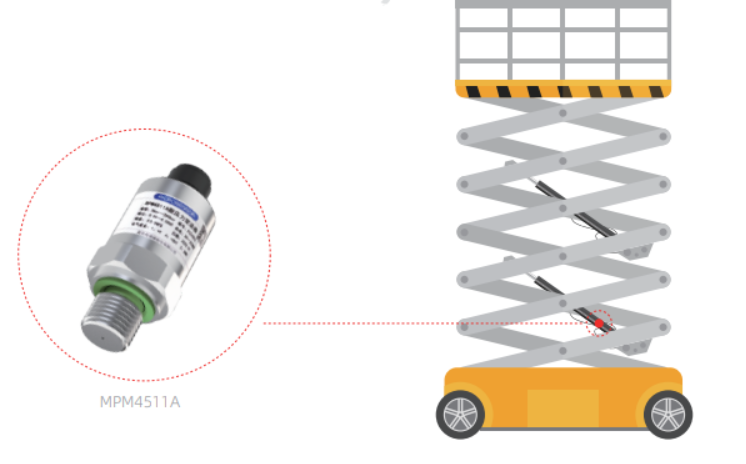

因此在實際應用中,一般在變幅油缸的液壓油路上安裝壓力傳感器,并通過對外輸出的電壓或電流信號去監測液壓油缸的內部壓力。

應用場景2


1、尖峰壓力:當控制閥芯突然移動時,在極短的時間內會形成幾倍于系統工作壓力的尖峰壓力,應用于工程機械時,這樣的極端工況很容易造成壓力傳感器的損壞;

2、壓力脈動:液壓泵會產生不間斷的壓力脈動,長時間的工作易造成傳感器的損壞。

應用產品推薦

針對變幅液壓系統的特點及壓力需求

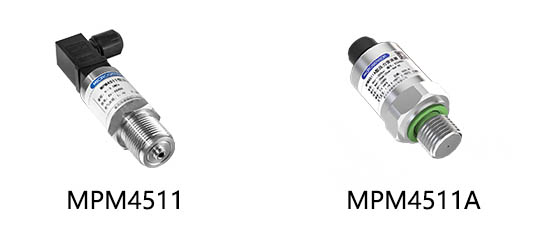

推薦選用麥克傳感MPM4511/MPM4511A型硅微熔壓力變送器:


①高量程:采用不銹鋼一體式感壓膜片,適宜大量程工作范圍(量程范圍可根據應用環境進行定制化生產)

②高過載:可承受2~5倍過載,爆破壓力最高可達5倍,能有效抵御瞬間壓力沖擊。

③無泄漏:內部無O型圈,采用一體式材料,無焊接破裂風險,無泄漏風險。

④復雜使用環境:寬溫度使用范圍,適用于-40℃~125℃之間;抗震動 、耐沖擊。

⑤體積小巧,可定制化:可根據需求定制化設計,并批量化生產。

性能參數

● 量程:0MPa ~ 1.6MPa…100MPa /0MPa ~ 1.6MPa …35MPa

● 壓力類型:表壓、密封表壓

● 精度:≤ ±0.5%FS(@25℃)

● 振動:20g,20Hz ~ 2000Hz(GB/T2423.10/IEC60068-2-6)

● 沖擊:100g,6ms(GB/T2423.5/IEC60068-2-27)

● 證書:CE,UKCA,RoHS

● 防護等級:IP65/ IP67
